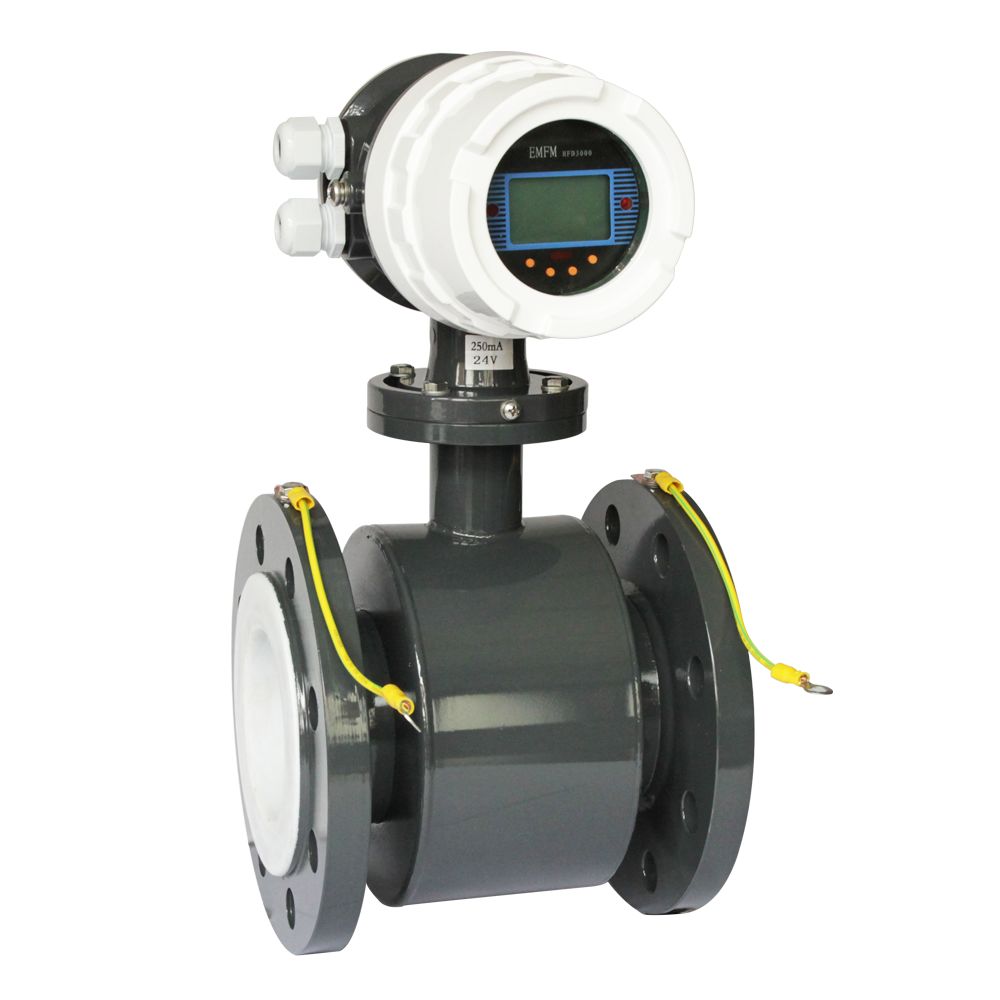

正确的安装方式对流量计来说十分重要流量计是测量液体、气体流量必不可少的仪表，大家平时想必也都见过许多不同类型的流量计。正确的安装方式对流量计来说十分重要。 01电磁流量计电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内则与测量无关。安装要点 A、安装地点不能有大的振动源，并应采取加固措施来稳定仪表附近的管道； B、不能安装在大型变压器、电动机、机泵等产生较大磁场的设备附近，以免受到电磁场的干扰； C、传感器与管道连接时应保证满管运行，最好垂直安装； D、变送器外壳接地与就近接地网连接即可；屏蔽电缆（分体式）按说明书连接，信号电缆（至系统）进行屏蔽层系统处单端接地；测量传感器与管道连接的短路环需要接地，接地电阻应小于10欧姆，不能与电气接地共用； E、流量计传感器上游也应该有一定的直管段，一般在5D~10D。安装详解如下：如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时可以增加前后直管段的长度、采用一个流量稳定器或减少测量点的截面以稳定流速分布。流量计可以水平和垂直安装，但是应该确保避免沉积物和气泡对测量电极的影响，电极轴向保持水平为好。垂直安装时，流体应自下而上流动。传感器不能安装在管道的最高位置，这个位置容易积聚气泡。确保流量传感器在测量时，管道中充满被测流体，不能出现非满管状态。如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。电磁流量计的常规直管段要求是前10D后5D，在有弯管、阀门的情况分别有不同的要求。电磁流量计接地的原因：电磁流量计内的测量电极处于一个直流或交流电场内，如果其环境不能有效地被屏蔽于一个无干扰的条件下，对测量有严重干扰。传感器外壳接地与否，直接关系到测量的精度和稳定性，接地导线必须不传任何干扰电压，因此电磁流量计要求有非常可靠的接地，要做好接地屏蔽，否则就会产生干扰电流。电磁流量计接地的好处：若连接流量计的管道是（相对于被测介质）绝缘的则要用接地环，它的材质应根据被测介质的腐蚀性选用。如果是聚四氟乙烯内衬的测量传感器，为了保测量传感器能正常工作，要选用接地环。 02超声波流量计超声波流量计也是比较常见的流量计，它的安装在所有流量计的安装中是最简单便捷的，只要选择一个合适的测量点，把测量点处的管道参数输入到流量计中，然后把探头固定在管道上即可。安装要点 1、选择充满流体的材质均匀质密、易于超声波传输的管段，如垂直管段或水平管段。 2、安装距离应选择上游大于10倍直管径、下游大于5倍直管径以内无任何阀门、弯头、变径等均匀的直管段，安装点应充分远离阀门、泵、高压电和变频器等干扰源。 3、避免安装在管道系统的最高点或带有自由出口的竖直管道上。 4、对于开口或半满管的管道，流量计应安装在U型管段处。 03涡街流量计涡街流量计主要安装要求是对于直管段的要求及管道振动要求，涡街流量传感器的上游侧和下游侧应有较长的直管段；管道不能有振动，如有振动，则需对流量计两侧加固定装置。安装要点对于涡街流量计来说，测量气体流量时，若被测气体含有少量的液体，流量计应安装在管线的较高处。测量液体时，若被测液体中含有少量的气体，流量计应安装在管线的较低处。测压孔和测温孔：需要测压时,须将测压孔设置在流量计下游2~7D的地方。需要测温时,将温度传感器设置在离测压点下游的1~2D之间处。管道支撑：尽量将流量计安装在振动加速度小于20m/s2的地方。当管道振动过强时,应对管道安装加固支撑。封垫片：切不可将密封垫片突出到管道中,否则将导致无法接受的误差。 04涡轮流量计安装要点涡轮流量计可水平、垂直安装，垂直安装时流体方向必须向上。液体应充满管道，不得有气泡。安装时，液体流动方向应与传感器外壳上指示流向的箭头方向一致。安装时必须使管道内流体满管，才能保证测量精准。流量计上游端至少应有10倍公称通径长度的直管段，下游端应不少于5倍公称通径的直管段，其内壁应光滑清洁，无凹痕、积垢和起皮等缺陷。传感器的管道轴心应与相邻管道轴心对准，连接密封用的垫圈不得深入管道内腔。同时在安装时应避免管道内产生气泡，否则会影响测量的精度。 05威力巴流量计威力巴流量传感器，是根据差压式工作原理、插入式安装方法设计的流量传感器。结构特点：科学的横面形状、独特的抗堵设计、传感器表面粗糙处理和防淤槽。安装要点水平管道基本安装方式对于水平管道，测量气体时推荐安装在管道上方160度范围内，尤其对于有大量水粉的气体时，我们只推荐这样安装；测量液体时推荐安装在管道下方160度范围内，尤其对于含有大量气体的液体时，我们只推荐这样安装；但有一点要注意，对于那些极易气化的液体，如液态的烯烃类介质，安装时插入方向同气体，在管道上方。测量蒸汽时只推荐传感器安装在管道下方160度内，并且要使传感器处于整个测量装置的最高点。垂直管道基本安装方式对于垂直管道，理论上可以在360度内安装。对于含有大量水分的湿气体，推荐传感器安装时向上倾斜5度。对于含有大量气体的液体，推荐传感器安装时向下倾斜5度。对于蒸汽，推荐传感器安装时下倾斜5度，且传感器应该处于整个测量系统中的最高点。威力巴安装所需直管段最小直管段要求—弯管后2D安装如图所示。当管道上、下游的直管段不够长时，我们推荐在弯管后2倍管道内径处安装威力巴，因在弯管后的流体剖面较复杂，需将流体系数K做适当的调整。调整K系数后，测量精度为±3%，重复精度为±0.3% 06转子流量计安装要点 1、仪表安装方向绝大部分转子流量计必须垂直安装在无振动的管道上，不应有明显的倾斜，流体自下而上流过仪表。转子流量计中心线与铅垂线间夹角一般不超过5度，高精度(1.5级以上)仪表θ≤20°。如果θ＝12°则会产生1％附加误差。仪表无严格上游直管段长度要求，但也有制造厂要求(2-5)D长度的，实际上必要性不大。 2、用于污脏流体的安装应在仪表上游装过滤器。带有磁性耦合的金属管转子流量计用于可能含磁铁性杂质流体时，应在仪表前装磁过滤器。要保持浮子和锥管的清洁，特别是小口径仪表，浮子洁净程度明显影响测量值。 3、转子流量计扩大范围度的安装如果测量要求的流量范围度宽，范围度超过10时，可以在一台仪表内放两只不同形状和重量的浮子，小流量时取轻浮子读数，浮子到顶部后取重浮子读数，范围度可扩大到50-100。 4、转子流量计脉动流的安装流动本身的脉动，如拟装仪表位置的上游有往复泵或调节阀，或下游有大负荷变化等，应改换测量位置或在管道系统予以补救改进，如加装缓冲罐；若是仪表自身的振荡，如测量时气体压力过低，仪表上游阀门未全开，调节阀未装在仪表下游等原因，应针对性改进克服，或改选用有阻尼装置的仪表。 5、转子流量计要排尽液体用仪表内气体进出口不在直线的角型金属转子流量计，用于液体时注意外传浮子位移的引申套管内是否残留空气，必须排尽；若液体含有微小气泡流动时极易积聚在套管内，更应定时排气。这点对小口径仪表更为重要，否则影响流量示值明显。 6、转子流量计流量值应作必要换算若非按使用密度、粘度等介质参数向转子流量计生产厂家专门订制的仪表，液体用仪表通常以水标定流量，气体仪表用空气标定，定值在工程标准状态。使用条件的流体密度、气体压力温度与标定不一致时，要做必要换算。换算公式和方法转子流量计的制造厂使用说明书中都有详述。 07孔板流量计安装要求 1、孔板在安装前应检查节流装置编号和尺寸是否符合管道安装位置的要求。 2、新装管路系统，必须在管道冲洗和扫线后再进行孔板的安装。 3、注意孔板安装方向“+”号应该向着流束。 4、孔板中心应该和管道中心线相重合，同心度误差不得超过0.015（1/β -1）的数值。 5、孔板在管道中安装时应保证其端面与管道轴线垂直、垂直度误差不得超过±1°。 6、夹紧孔板用的密封垫片（包括环室与法兰、环室与孔板间），在夹紧后，不得突入管道内壁。 7、孔板安装处必须严密，不允许有泄漏现象存在。因此，安装工作必须在管道试压前进行。 8、导压管应垂直或倾斜敷设，其倾度不得小于1:12。粘度较高的流体，其倾斜度还应增大。当差压讯号传送距离大于3米时，导压管应分段倾斜，并在各高点和低点分别装设集气器和沉降器。 9、为了避免差压讯号传送失真，正负导压管应尽量靠近敷设，严寒地区还应采取防冻措施。可采用电热或蒸气保温，但要防止被测介质过热汽化和在导压管中产生气体造成假差压。 10、孔板安装在垂直主管道上时，取压口位置，可在取压装置的平面上任意选择。孔板安装在水平或倾斜的主管道内，取压口位置如图四所示。 11、导压管按被测介质的性质而选择耐压、耐腐蚀的材料制造，其内径不得小于6毫米，长度好在16米之内。 08质量流量计安装要求 1、安装位置的选择应避免电磁干扰。传感器、变送器的安装位置以及电缆铺设应尽量远离易产生强电磁场的设备，如大功率马达、变压器设施、变频设备等。 2、质量流量传感器安装应使传感器流向标识与流体流向一致。并使箭头指向与变送器内部组态的流量方向一致。(注：质量流量计可以双向使用。如果安装方向与实际流向相反，修改变送器内的流向组态即可。) 3、质量流量计是根据测量管振动原理测量的流量仪表，因此传感器安装时应考虑在两侧的工艺管道近法兰处(约2～10倍管径处)做坚固的支撑，避免仪表及相关管路产生震动。若强烈的管道振动不可避免时，建议用柔性管将管道系统与仪表传感器隔离。 4、因质量流量计是依据科氏力原理工作的，为避免重力对计量精度的影响。质量流量计的测量管无论是向上还是向下安装，都要尽量使测量管与地平面保持垂直或水平。 5、安装时连接法兰面应相互平行，应使两个法兰的中心位于同一轴线避免产生附加应力。严禁用传感器硬行拉直上、下游工艺管道，否则将影响测量甚至损坏传感器。 6、在传感器的上、下游管道上，建议安装截止阀及旁路以方便调零、日常维护及确保传感器在不工作时亦可处于满管状态。在贸易交接场合用的质量流量计不用加旁路。使用流量计下游的调节阀进行流量控制。 7、传感器的安装方向要保证被测介质能够完全充满传感器。对于液体要不集气。对于气体要不积液，对于粘稠、脏污、高凝点的介质要易排空(根据需要，也可在两侧加装低点阀)。 8、新安装管道或长期未用而刚刚启用的管道，在质量流量计安装之前必须对整条管道进行吹扫(尤其是上游管道)，保证管道中不残留任何焊渣或杂物。 9、质量流量计额安装时建议在流量计进口处加过滤器。测量液体时，建议测量管垂直向下测量气体时，建议测量管垂直向上；测量含颗粒物时，建议旗式安装。通过上述流量计的介绍，常见的工况下的流量计安装方式已经比较清楚了，对于复杂工况下的流量计安装还需要具体情况具体分析，积累丰富的经验是解决问题最重要的环节。来源：网络声明：本文转载自网络，文章内容仅供学习、交流之用，空压机网对文中观点保持中立。文章版权归原作者及平台所有。如有侵权，请联系删除

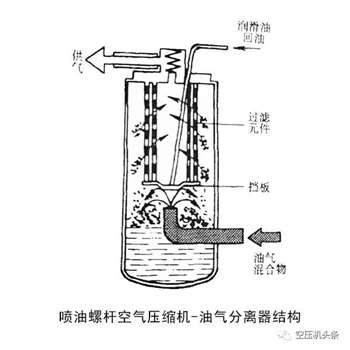

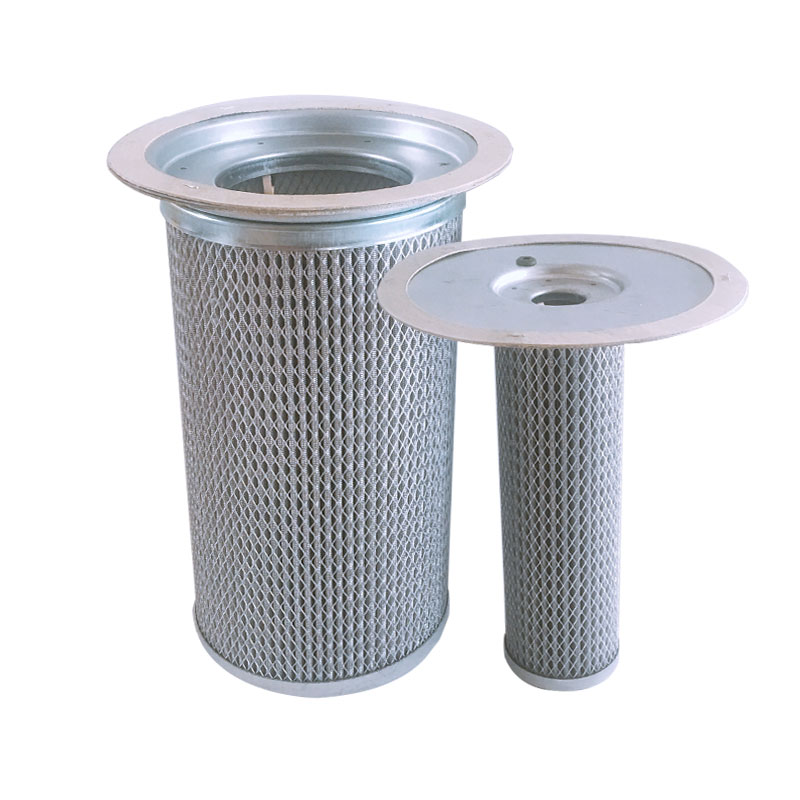

螺杆压缩机的油气分离理论知识与实际应用空压机产业研究所 2019-07-06 喷油螺杆压缩机中，为了降低排气含油量和循环使用机组中的润滑油，必须利用油气分离器把润滑油有效地从气体中分离出来，因此，油气分离器是喷油螺杆压缩机机组系统中的重要设备之一。喷油螺杆压缩机在压缩气体的同时，大量的油被喷入压缩机的齿间容积。这些油和被压缩气体气体形成的油气混合物，在经历形同的压缩和排气过程后，被排到机组的的油气分离器中。 1油气混合物的特性在由被压缩气体和润滑油形成的油气混合物中，润滑油以气相和液相两种形式存在。处于气相的润滑油，是由液相的润滑油蒸发所产生的，其数量的多少取决于油气混合物的温度和压力外，还与润滑油的饱和蒸汽压有关。油气混合物的温度和压力愈高，则气相的油愈多；饱和蒸汽压愈低，则气相的油愈少。气相油的特性与其它气体类似，无法用机械方法予以分离，只能用化学方法去清除。显然，降低气相油含量的最有效方法是降低排气温度。但如前所述，在喷油螺杆空气压缩机中，排气温度不允许低到发生水蒸气将被冷凝的程度。减少气相油含量的另一种方法，是采用饱和蒸气压较低的润滑油，合成油和半合成油往往具有相当低的饱和蒸气压力，所以在改善润滑油性能的同时，能有效地降低压缩机排气中的含油量。值得指出的是，在一般运行工况下，油气混合物中处于气相的润滑油很少。这是因为在通常的排气温度下，混合物中润滑油蒸气的分压力很低；另外，是由于润滑油从喷入到分离的时间很短，没有足够的时间达到气相和液相间的平衡状态。处于液相的润滑油占到了所有被喷入油中的绝大部分。这种液相油滴的尺寸范围分布很广，大部分油滴直径在1~50μm的范围内，少部分的油滴可小至与气体分子具有同样的数量级，仅有0.01μm。显然，大油滴和小油滴的性质会有较大的差异。在重力作用下，只要油气混合物的流速不是太快，大的油滴最终都会落到油气分离器的底部。当然，油滴直径越小，其下落过程的时间就越长。对于直径很小的润滑油微粒，却可以长时间悬浮在气体中，无法在自身重力的作用下，从气体中被分离出来。 2油气分离的方法按分离机理的不同，喷油螺杆压缩机机组中采用两种不同的油气分离方法： ①机械碰撞法，即依靠油滴自身重力的作用，从气体中分离直径较大的油滴。实际测试表明，对于直径大于1μm的油滴，都可采用机械碰撞法被有效地分离出来。 ②亲和聚结法，既通过特殊材料制成的元件，使直径在1μm以下的油滴，先聚结为直径更大的油滴，然后再分离出来。采用机械碰撞法进行油气分离时，要在油气混合物的流动方向上设置某种障碍物。当油气混合物与障碍物碰撞后，混合物中的油滴就会聚集在障碍物的表面，并在重力的作用下，落到分离器的底部。值得注意的是，采用机械碰撞法进行油气分离时，油气混合物撞击障碍物时的速度有一定的范围，其最佳数值与被压缩气体和润滑油的密度有关。对于喷油螺杆空气压缩机，最佳的撞击速度为3m/s左右。当速度太低时，混合物中的油滴会象气体一样，绕着障碍物流动，而不能聚集在障碍物的表面。当速度太高时，聚集在障碍物表面的油滴又会被高速流动的气体吹散，并回到气流中。采用机械碰撞法进行油气分离时，所设的障碍物可以是分离器的壁面，也可以是专门制造的网状元件，有时也采用两者的组合，即先让油气混合物撞击分离器的壁面，然后再利用网状元件进一步分离。这种网状元件广泛采用不锈钢编造，具有制造简单、耐腐蚀、价格低廉等优点。只有在压缩非常特殊的气体时，才考虑用镍、铝、铜等其它金属材料，或聚丙烯、尼龙、涤纶等非金属材料。亲和聚结法主要用于分离直径为1μm以下的油滴，由过滤和聚结两个过程组成。这种分离方法中采用的元件，实际上是一种多孔过滤材料，当油气混合物流入过滤元件之前，直径大于元件材料孔径的油滴，将在元件的表面被过滤出来。然后，利用过滤材料内部流道形状和大小的改变，可使进入其内部的小直径油滴在惯性力的作用下，在材料的纤维上聚结成为大直径油滴，并被过滤出来。很显然，亲和聚结法中过滤元件的孔径将决定分离效果的好坏。如果材料的孔径较大，则许多小直径的油滴将无法被分离出来。然而，也没有必要把材料的孔径做得太小，这主要是因为随着被过滤出来的大油滴在过滤材料上的聚结，元件材料孔径的有效流通面积被明显减小，从而可使更小直径的油滴被分离出来。当分离元件材料的孔径太小时，不但会使流动阻力增加和产生较大的压降，而且会使一部分油在气体压差的作用下，通过分离元件。另外孔径越小，也越容易被进入元件的灰尘等其它杂物所堵塞。在早期的设计中，曾采用纯羊毛、改性化纤织物，以及烧结金属和陶瓷作为亲和聚结法的过滤元件材料。近年来，已普遍采用专门为此用途开发的超细玻璃纤维等材料，取得了除油效果佳、寿命长、压降小的效果。通常这类过滤元件可使气体中的含油量降至PPM级。但无论这种过滤元件的结构多么复杂，经其分离后的气体中仍会含有某些润滑油。这是因为机械碰撞法和亲和聚结法，都无法把处于气相的润滑油有效地分离出来。进一步的油气分离需要采用化学的方法，通常是利用活性碳元件的吸附作用，经过吸附过程后的气体含油量，甚至比普通大气环境中的含油量低的多。另外，往往这些过滤元件不具备自净功能，油气混合物中的灰尘等杂质进入元件后，会滞留其中。所以，在运行过程中，过滤元件的压降降逐渐增大，当压降过量时，就需要更换过滤元件。为了尽可能减少气体流过过滤元件时的压力损坏和提高分离效果，气体在其间的流速不能太高。然而，流速越低，所需的过滤材料就越多，过滤元件的成本就越高。合理的压降和流速，与被压缩元件的密度和润滑油的粘度等因素有关。一般通过洁净过滤元件的压降为0.025~0.03MPa，当此压降增加到0.07~0.1MPa时，就需更换过滤元件。对于喷油螺杆空气压缩机，气体流过过滤元件时的速度应在0.1m/s左右。 3油气分离器设计喷油螺杆压缩机的机组系统，可以分为开式和闭式两类。在开式系统中，气体经过压缩机提高压力后，直接被输往使用场所，而不再回到压缩机中。喷油螺杆空气压缩机和喷油螺杆天然气压缩机的系统都属于此类。在闭式系统中，气体经过压缩机提高压力和在使用场所利用后，又会回流到压缩机中。喷油螺杆制冷压缩机的系统是典型的闭式系统。开式系统和闭式系统中的油气分离器设计有所不同。对于开式系统，机组排气中所含的润滑油就是油的消耗，所以其油气分离器采用机械碰撞法和亲和聚结法的组合形式，以尽量降低润滑油的消耗量。在一些闭式系统中，机组排气中所含的润滑油，可以随着被压缩气体再次回到压缩机中。所以，在很多闭式系统中，通常只采用机械碰撞法进行油气分离。不过，当过多的润滑油随体进入使用场所后，可能会产生一定的危害，例如制冷机组中的润滑油进入冷凝器和蒸发器后，就会影响这些换热器的传热特性。因此，在闭式系统的油气分离器中，也越来越多地采用机械碰撞法和亲和聚结法的组合形式。在油气分离器中，通常把利用机械碰撞法的分离器称为一次分离器，把利用亲和聚结法的分离器称为二次分离器。喷油螺杆工艺压缩机中的油气分离器，可能比喷油螺杆空气压缩机中的结构复杂，以便适应更高的压力和尽量减少排气中的含油量。如上图所示的一种喷油螺杆工艺压缩机的油气分离器结构，该结构也把一次分离器和二次分离器组合成为一体，但在其中加装了网状元件。二次分离采用内进外出的形式，并对由过滤元件分离出的润滑油设置了液位显示，确保回油可靠。在喷油螺杆制冷压缩机中，油气分离器结构形式有多种。在封闭式机组中，一般仅采用机械碰撞法进行一次分离，不设过滤元件。在开启式机组中，多数机组采用如上图所示的结构，即仅采用机械碰撞法进行油气分离。但为了减少润滑油对冷凝器和蒸发器换热的影响，已有越来越多的制冷机组采用一次分离和二次分离组合的方式，在利用机械碰撞法进行一次分离后，进一步利用亲和聚结法进行二次分离。以上原作者：邢子文
